Braced Steel Frame System: Kunaon Gedong Tinggi Ngadeg Teguh？

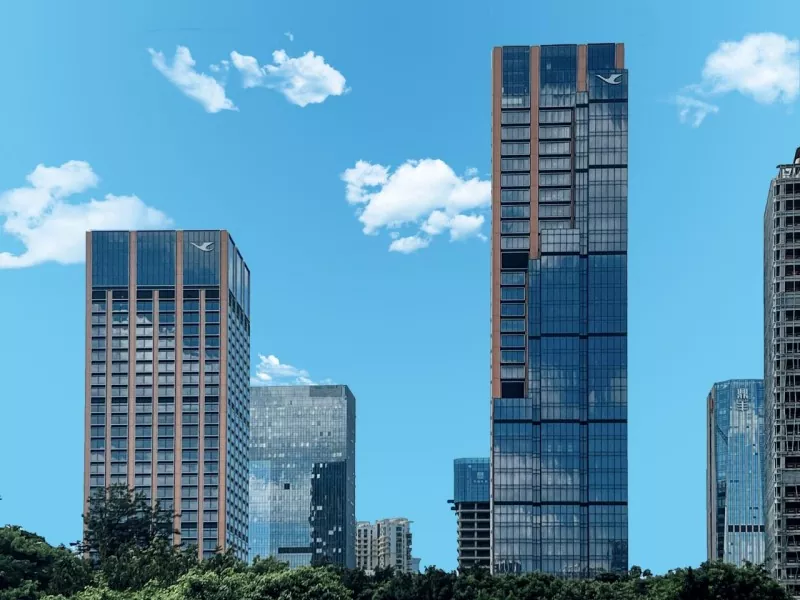

Didorong ku kakurangan sumber lahan modéren sareng tekanan tina pertumbuhan penduduk, konstruksi vertikal parantos janten tren anu teu tiasa dihindari dina arsitéktur kontemporer. Pencakar langit modéren soar luhur ka langit jeung nangtung towering. Naon anu ngajaga aranjeunna rélatif stabil ngalawan tekanan angin anu kuat dina troposfir sareng ngamungkinkeun aranjeunna tahan gempa kalayan aman? Pikeun ngajawab sual ieu, hayu urang nempo leuwih jéntré dina bracedsistem rangka baja.

Struktur pigura murni tradisional ngagaduhan perenah lantai anu fleksibel sareng pamakean rohangan anu luhur. Tapi, sakali jangkungna wangunan ngaleuwihan wates nu tangtu, shortcoming maranéhanana stiffness struktural gurat cukup bakal muncul. Aya dua solusi utama pikeun ngatasi masalah ieu: ngagedekeun bagian melintang balok sareng kolom, atanapi masang sistem bracing. Urut bakal ngakibatkeun naékna seukeut dina konsumsi baja, sedengkeun dimungkinkeun boasts ongkos-efektivitas punjul. Ku alatan éta, sistem pigura baja braced mangrupakeun pilihan optimal pikeun wangunan luhur-naékna.

Logika dasar tina sistem rangka baja braced perenahna dina susunan rasional anggota bracing pikeun ngabentuk mékanisme beban-bearing kolaborasi: pigura baja nanggung beban nangtung bari braces nolak gaya horizontal. Hiji gedong kantor di Xiamen adopts sistem struktur baja pigura-concentric pananggeuy. Beban-bearing buckling-restrained braces (BRBs) dipasang dina dasar wangunan, nu pinuh leverages kaunggulan ductility tina struktur baja tur greatly ngaronjatkeun kinerja seismik struktur.

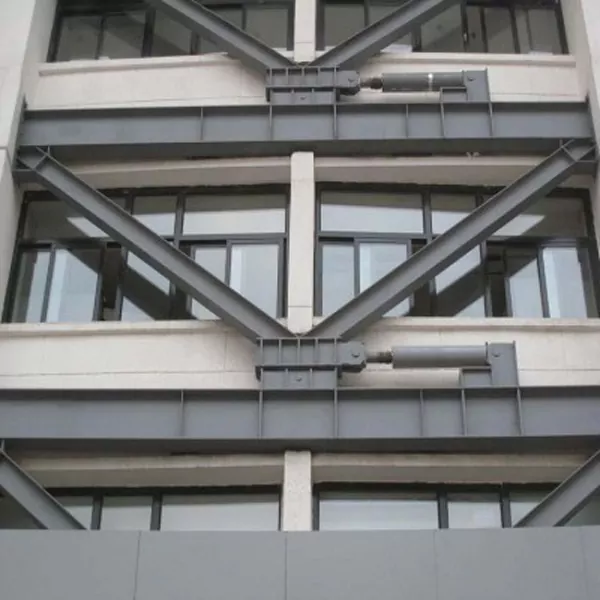

Aya tilu jenis utama utama bracedsistem pigura baja. The Concentrically Braced Frame (CBF) nyaéta konfigurasi bracing paling klasik, anu ciri inti nyaéta sumbu centroidal sahiji anggota bracing motong di puseur sambungan balok-kolom. Cai mibanda stiffness tinggi tur éféktif bisa ngadalikeun kapindahan horizontal. Beda Eccentrically Braced Frame (EBF) ti CBF perenahna dina offset sumbu bracing na, anu ngamungkinkeun pikeun ngagabungkeun stiffness tinggi tina braces concentric jeung merit ductility pigura murni. Pigura braced énergi-dissipating ngandelkeun dissipation énergi jeung alat damping pikeun ngabentuk sistem gaya-resisting gurat idéal.

Dina rékayasa praktis, Buckling-Restrained Brace (BRB) mangrupikeun solusi anu umum sareng varian anu ditingkatkeun tina pigura anu dipasang sacara konsentris. Éta ngaleungitkeun masalah kagagalan buckling tina braces concentric tradisional dina kaayaan komprési sareng bending. Diwangun ku pelat baja inti, tube restraining luar jeung bahan pangeusi unbonded, BRBs ngahasilkeun handapeun beban tanpa buckling mun dissipate énergi, achieving sarua tensile jeung kapasitas bearing compressive ogé kinerja histeris plump.

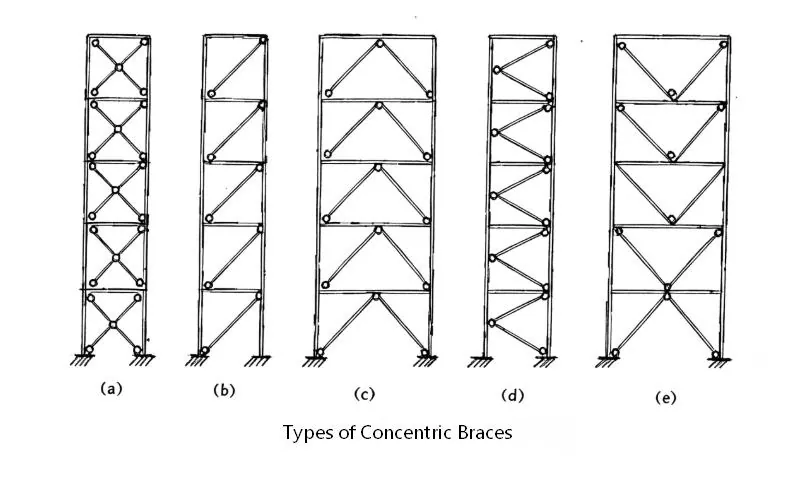

Sajaba ti éta, CBF utamana ngawengku diagonal Bracing, Chevron Bracing (Inverted V-Bracing), V-Bracing, X-Bracing (Cross Bracing) jeung K-Bracing. EBF utamana diwangun ku D-tipe (gerbang-tipe), K-tipe, V-tipe jeung Y-tipe bracings.

Bentuk husus tina bracedsistem pigura bajakudu dipilih dumasar kana sarat seismik jeung jangkungna wangunan. Umumna disebutkeun, braces concentric tradisional boga béaya rendah jeung stiffness tinggi, braces saendeng nawarkeun ductility nguntungkeun sarta kapasitas dissipation énergi kuat, sarta braces buckling-kaampeuh nganteurkeun kinerja seismik unggul. Sistem pigura baja braced ngamungkinkeun wangunan luhur-naékna sarta super-naékna luhur nolak angin nu kuat sarta lini, sarta ogé nyadiakeun solusi struktural dipercaya pikeun pangwangunan urban nangtung. Kalayan 21 taun pangalaman éksténsif, EHSS mangrupikeun produsén profésional anu khusus dina fabrikasi sareng pamasangan komponén struktural baja. Tetep katala ka EHSS kanggo inpormasi téknis anu langkung profésional ngeunaan struktur baja.
