Pitunjuk lengkep pikeun komponén Struktural Steel: Anggota sekundér sareng Rincian Sambungan

Masalah samemehna ngagambarkeun detil sareng gambar tata perenah anggota utama nanggung beban sareng anggota bracing & stabilitas diantarana.struktural bajakomponén. sési ieu dituluykeun ku bubuka komponén sekundér jeung napel ogé sambungan na fittings struktural. Di handap ieu pedaran posisi perenah has tur béréndélan lengkep unggal komponén dina wangunan baja.

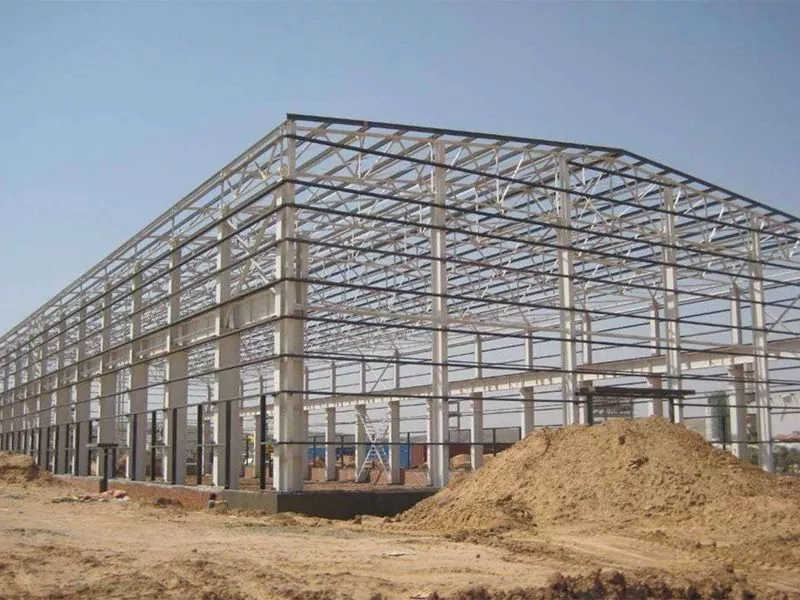

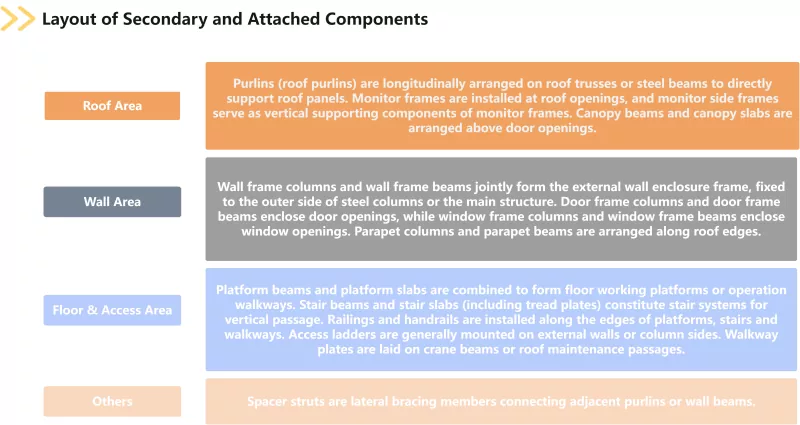

Komponén sékundér jeung napel kaasup purlins, kolom pigura témbok, témbok pigura balok, pigura monitor, monitor pigura samping, balok tangga, slabs tangga, platform balok, platform slabs, railings, handrails, ladders aksés, pelat walkway jeung spacer struts, kolom pigura panto, pigura panto balok, kolom parapet parapet, canopy pigura balok jeung balok jandela. balok. Purlins dibagi kana purlins hateup jeung purlins témbok, bari slabs stair nutupan pelat tapak. Ngalaksanakeun fungsi wangunan kayaning dipager, petikan, daylighting jeung ventilasi, komponén sekundér jeung napel ngirimkeun beban angin, beban salju jeung beban séjén kana struktur utama. Aranjeunna bagian indispensable nu mastikeun integritas jeung fungsi jasa wangunan baja.

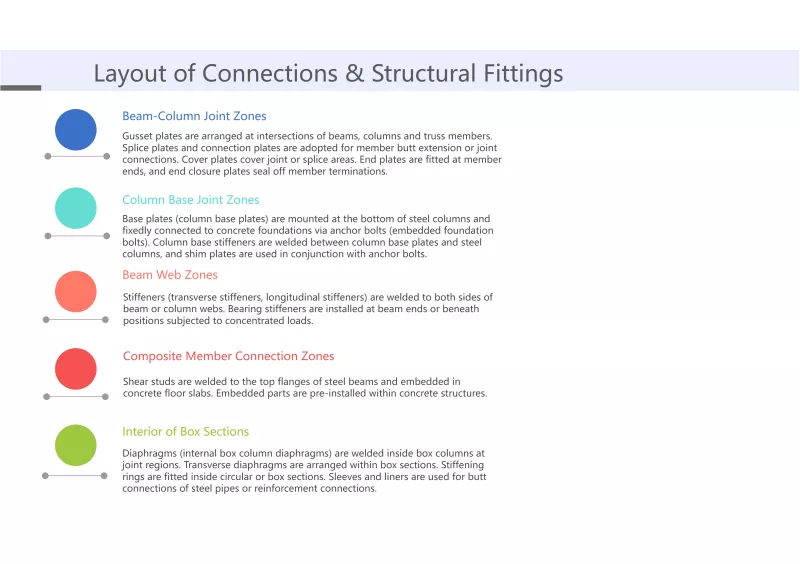

Sambungan jeung fittings struktural diwangun ku pelat gusset, stiffeners, bearing stiffeners, pelat shim, pelat sambungan, pelat splice, pelat panutup, pelat panutupanana tungtung, pelat tungtung, pelat dasar, stiffeners base kolom, baut jangkar kolom, baut kakuatan tinggi, bolts biasa, studs garis, studs, leungeun baju, studs geser. diafragma jeung diafragma transversal. Stiffeners dibagi kana stiffeners transverse jeung stiffeners longitudinal; pelat dasar kaasup pelat dasar kolom; kolom jangkar bolts ogé katelah embedded yayasan bolts; studs geser disebut oge konektor stud; diafragma nutupan diafragma internal pikeun kolom kotak. Salaku kategori vital tinastruktur bajakomponén, sambungan na fittings struktural langsung nangtukeun naha sakabeh anggota beban-bearing tiasa dianggo dina koordinasi éféktif jeung naha jalur mindahkeun beban téh kontinyu sarta dipercaya.

Sajauh ieu, opat kategori utama komponén struktural baja digolongkeun ku komposisi struktural sadayana parantos diurutkeun. Sadaya komponén di luhur digambar dina gambar konstruksi wangunan baja, kaasup dina analisis gaya dina laporan itungan struktural, sarta dipikagaduh permanén dina struktur réngsé. Kombinasi komponén beda-beda jeung tipe proyék béda. Pamahaman anu leres ngeunaan posisi fungsional sareng logika perenah unggal jinis komponén mangrupikeun syarat pikeun nyusun tagihan kuantitas anu akurat sareng alesan pikeun nangtoskeun harga unit komprehensif, ogé pondasi pikeun mastikeun yén tujuan desain struktur baja tiasa dirobih janten gedong fisik anu aman sareng dipercaya.
