Standar Prosés Konstruksi pikeun Struktur Baja (Rangka Baja)

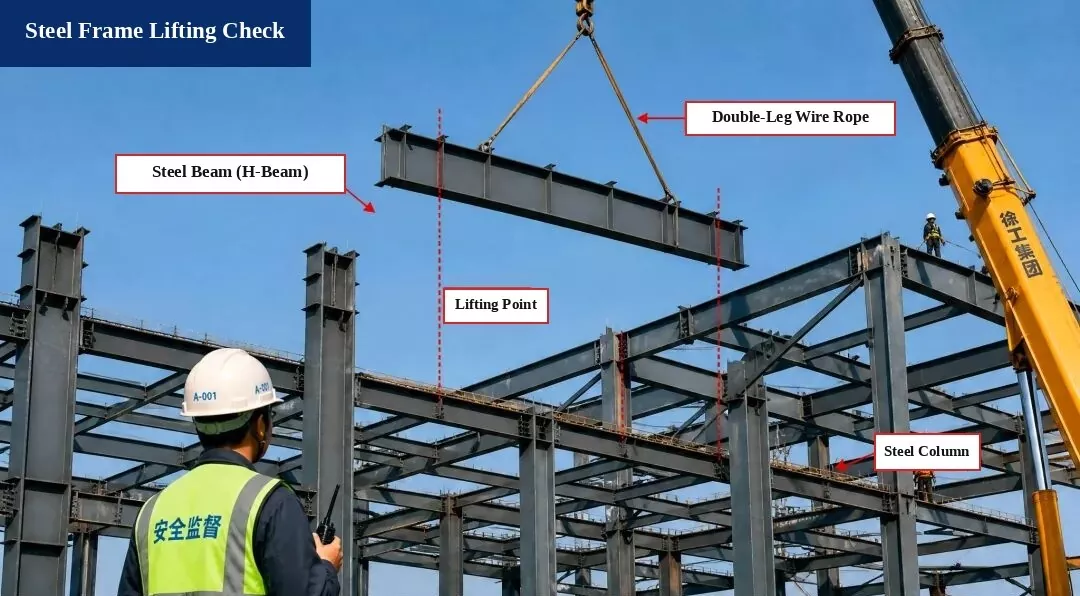

1. Cék Angkat Rangka Baja (Itungan Hoisting)

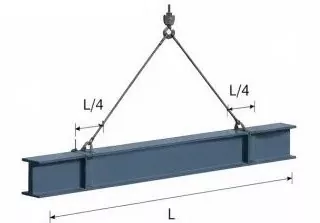

I. Diagram Angkat

Anggota:Balok Baja H500×200×10×16, Panjang L = 12,0 m

Titik Angkat:Nyetél dina L / 4 ti unggal tungtung balok

Sudut Sling:α ≈ 60°

II. Itungan beban

1. Beurat Diri Beam:
G = ρ × V = 78,5 kN/m³ × 0,212 m³/m × 12,0 m = 199,9 kN

2. Faktor Beban Dinamis:Candak 1.1

3. Beurat Sling:Diabaikan (diabaikan)

4. Total Beban Angkat:
P = G × 1,1 = 219,9 kN

5. Sling Tegangan (Beban Saimbang):
T = P / (2 × cos α) = 219,9 / (2 × cos 60°) = 219,9 kN

III. Cék Kasalametan Sling

1. Jenis Sling:φ20 tali kawat baja, megatkeun beban Fb = 360 kN

2. Faktor Kasalametan (n):
n = Fb / T = 360 / 219,9 = 1,64 > 1,25

Meet sarat baku!

Pariksa Kacindekan:
Operasi ngangkat téh aman tur meets sarat kode.

Standar Rujukan

• Kode pikeun Pangwangunan Struktur Baja (GB 50755-2012)

• Kode Téknis pikeun Kasalametan Ngangkat jeung Ngangkat dina Konstruksi (JGJ 276-2012)

Catetan Kasalametan:

1. Pariksa balok baja, tali kawat, sarta parabot ngangkat saméméh ngangkat pikeun mastikeun aranjeunna aman tur dipercaya.

2. Napelkeun jalma dedicated ka ngarahkeunnana prosés ngangkat. Taya sahijieun bisa nangtung handapeun balok diangkat.

3. Ngeureunkeun pagawean ngangkat geuwat lamun speed angin ngahontal Level 6 atawa saluhureuna.

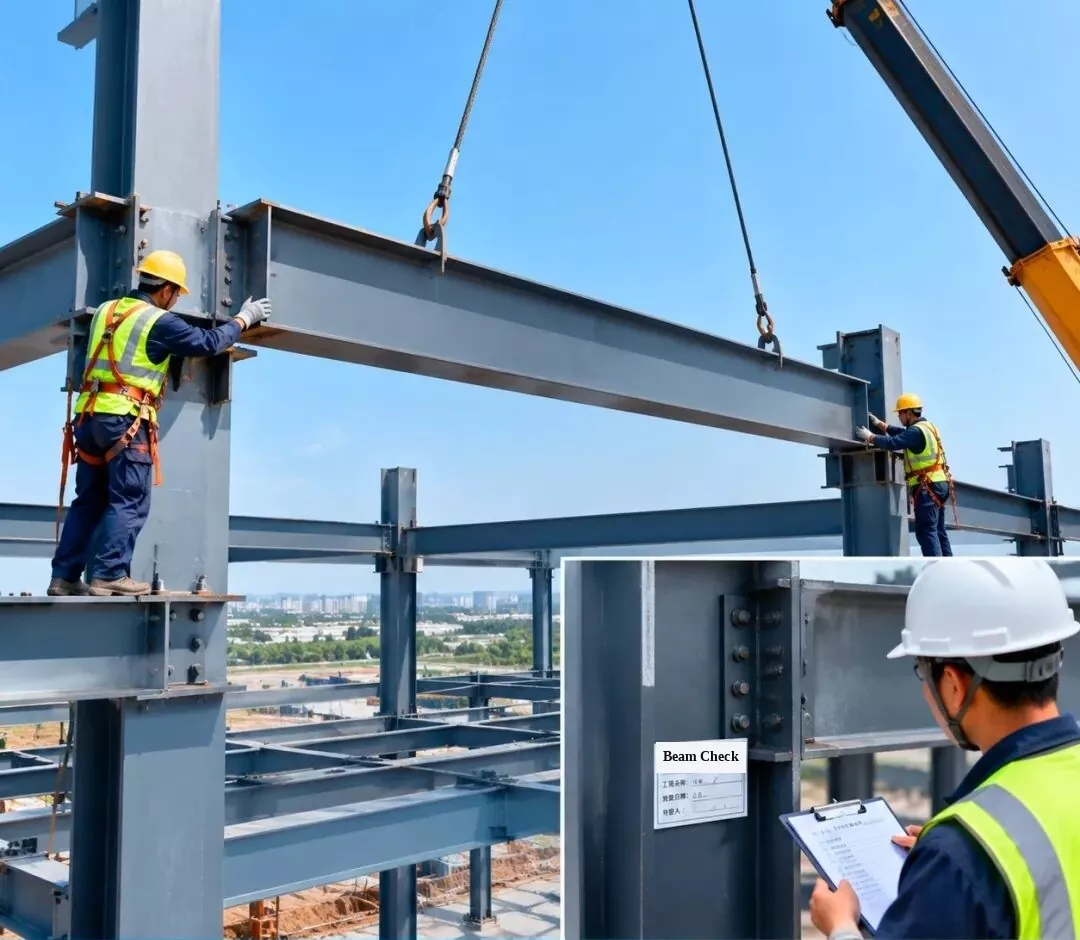

2. Pamasangan sareng pamariksaan pigura baja - Instalasi Beam Steel

Angkat balok baja kana posisi anu direncanakeun, teras mariksa sareng satuju sambungan sambungan pikeun mastikeun kualitas pamasangan nyumponan sarat desain.

[Tag Inset dina Kolom: Pamariksaan Pamasangan Balok Baja | Ngaran proyék: Workshop #1 | Tanggal Inspeksi | Inspektur]

3. Instalasi pigura baja jeung Inspection - Steel hateup Truss Instalasi

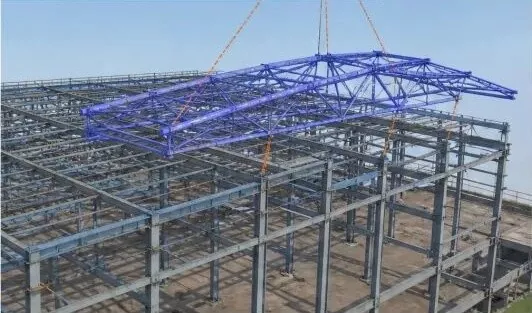

1. Simulasi BIM 3D:Simulate instalasi truss hateup baja pikeun ngaronjatkeun rencana ngangkat jeung urutan instalasi.

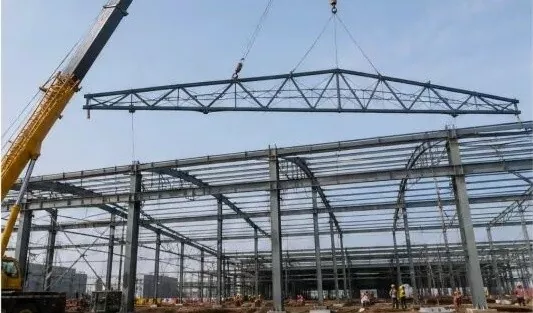

2. Roof Truss Angkat:Anggo bango treuk pikeun ngangkat truss sareng nempatkeunna lalaunan kana posisi bari tetep saimbang.

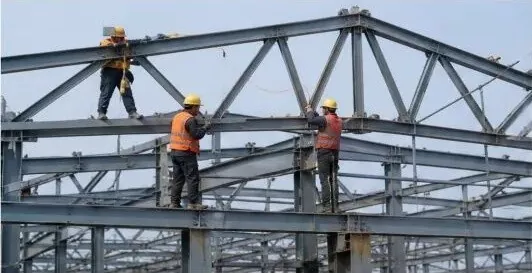

3. Positioning & Ngalereskeun Samentara:Saatos truss hateupna dipasang, amankeun samentawis sareng saluyukeun posisi sareng jangkungna (élévasi).

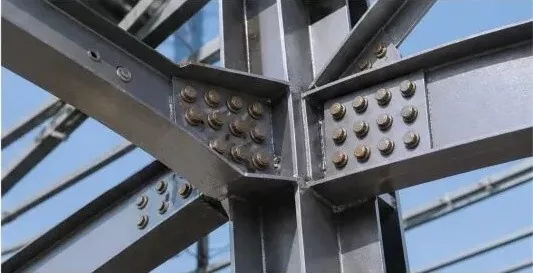

4. Sambungan Bolt Kakuatan Tinggi:Tighten bolts-kakuatan tinggi nurutkeun aturan desain pikeun mastikeun sambungan kuat.

5. Pamasangan pamariksaan:Pariksa jangkungna truss, bentang, bending (deflection), sarta alignment nangtung pikeun mastikeun aranjeunna minuhan kode.

6. Rékam Pamariksaan:Saatos lulus pamariksaan, ngalengkepan formulir catetan sareng teraskeun kana léngkah konstruksi salajengna.

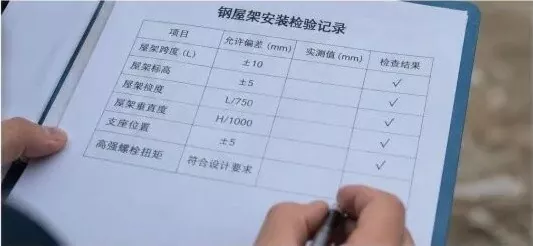

Baja hateup Truss Instalasi Inspection Rékam

Item Pamariksaan	Kasalahan Diidinan (mm)	Nilai diukur (mm)	Pariksa Hasil
Rangka Truss (L)	± 10	—	√ (Lulus)
Jangkungna Truss (Elevasi)	±5	—	√ (Lulus)
Truss Bending (Defleksi)	L / 750	—	√ (Lulus)
Truss nangtung Alignment	H / 1000	—	√ (Lulus)
Posisi Rojongan	±5	—	√ (Lulus)
Luhur-Kakuatan Bolt Torsi	Meet sarat desain	—	√ (Lulus)

Titik kontrol konci:

Pariksa sadaya bagian baja asup dina situs pikeun pariksa tipe maranéhanana, ukuran, sarta kualitas weld;
Anggo rencana angkat anu aman sareng praktis pikeun mastikeun kasalametan angkat;
Saluyukeun sareng ngalereskeun truss saatos disimpen dina posisi;
Tighten sadayana bolts-kakuatan tinggi leres tur nguji torsi maranéhna nurutkeun kode;
Laksanakeun pamariksaan lengkep pikeun mastikeun struktur anu dipasang nyumponan sadaya desain sareng syarat kode.

4. Instalasi pigura baja jeung inspeksi - condong Instalasi Beam Steel

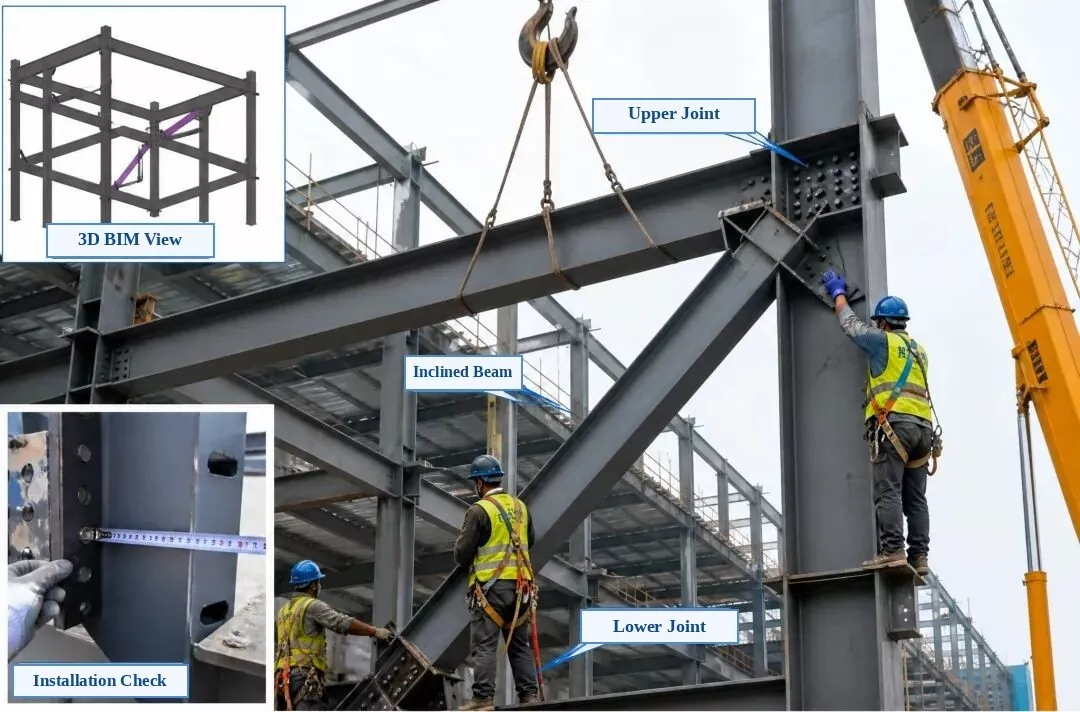

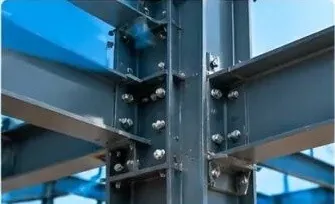

Label poto anu diekstrak:Inset luhur-Kénca: 3D BIM View | Inset handap-Kénca: Pamasangan Cék | Poto Utama: Sambungan Sambungan Luhur, Balok Baja Miring (Bangunan Diagonal), Sambungan Handap

Pamasangan sareng pamariksaan pigura baja - Instalasi Beam Steel Condong

1. Cék Pra-Pasang:Pariksa jumlah bagian, ukuran, posisi liang baud, sarta arah plat sambungan. Pastikeun permukaan kontak datar, beresih, sareng teu aya burrs atanapi minyak.

2. Ngangkat jeung Positioning:Anggo dua titik angkat pikeun ngangkat balok condong lalaunan kana tempatna. Ngalereskeun samentara sarta pastikeun duanana mendi luhur jeung handap baris nepi akurat jeung kolom baja jeung balok.

3. Alignment jeung Adjustment:Saluyukeun posisi centerline, jangkungna, sarta alignment nangtung tina beam condong pikeun minuhan sarat desain. Ngalengkepan sambungan permanén sanggeus alignment.

4. Métode Sambungan:Sambungkeun jeung bolts-kakuatan luhur. Tighten aranjeunna merata ti puseur kaluar ka dua sisi sakumaha diperlukeun ku desain, sarta cirian unggal baud sanggeus tightening final pas inspeksi.

5. Pamasangan pamariksaan:Pariksa posisi centerline, jangkungna, alignment nangtung, tightness kontak plat, sarta kualitas tightening baud. Sadayana kedah nyumponan Kode pikeun Ditampa Kualitas Konstruksi Struktur Baja (GB 50205).

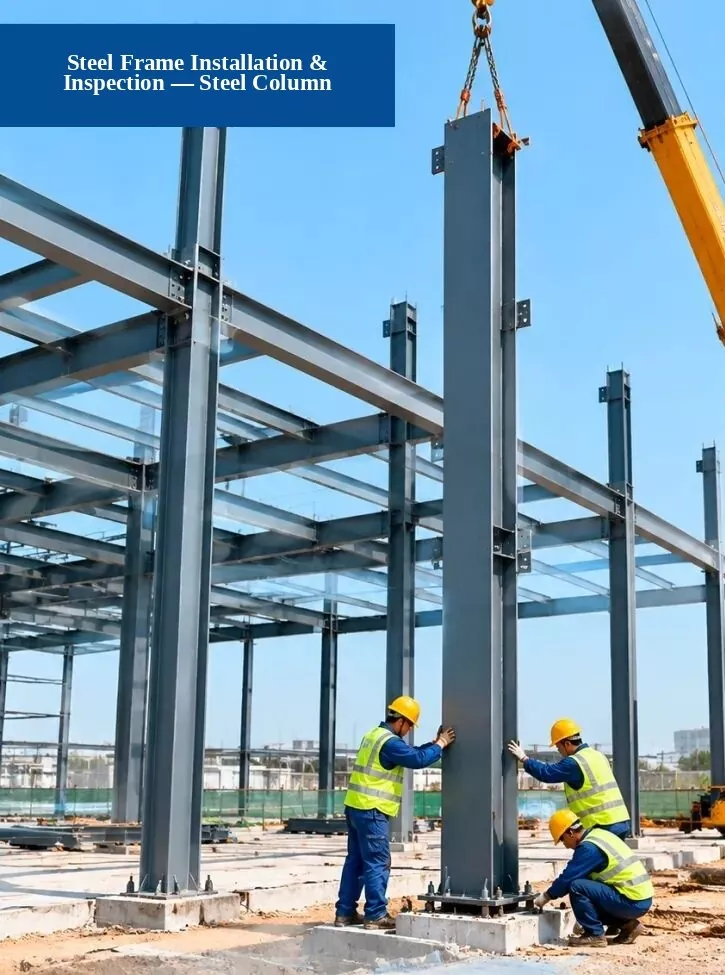

5. Pamasangan sareng pamariksaan pigura baja - Pamasangan kolom baja

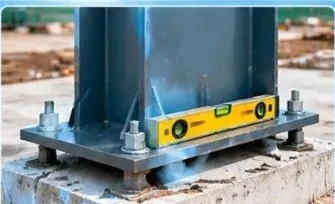

1. Cek Yayasan:Pariksa naha posisi baud jangkar, jangkungna pondasi, sareng dimensi pondasi nyumponan sarat desain.

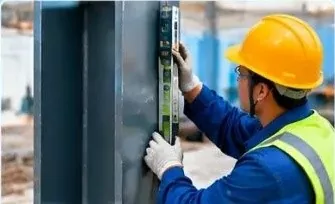

2. Cék Alignment Vertikal:Paké total station, laser plumb, atawa tingkat straightedge mariksa kumaha lempeng (vertikal) kolom baja nangtung.

3. Cék Kualitas Sambungan:Pariksa naha bolts-kakuatan tinggi, welds, sarta pelat sambungan minuhan sarat baku.

Prosés Konstruksi:1. Pagawean Persiapan → 2. Angkat & Tempatkeun Kolom Baja → 3. Pasang & Amankeun → 4. Pamariksaan & Panarimaan

6. Pamasangan Rangka Baja - Pamasangan Struktur Truss (Diagram BIM 3D)

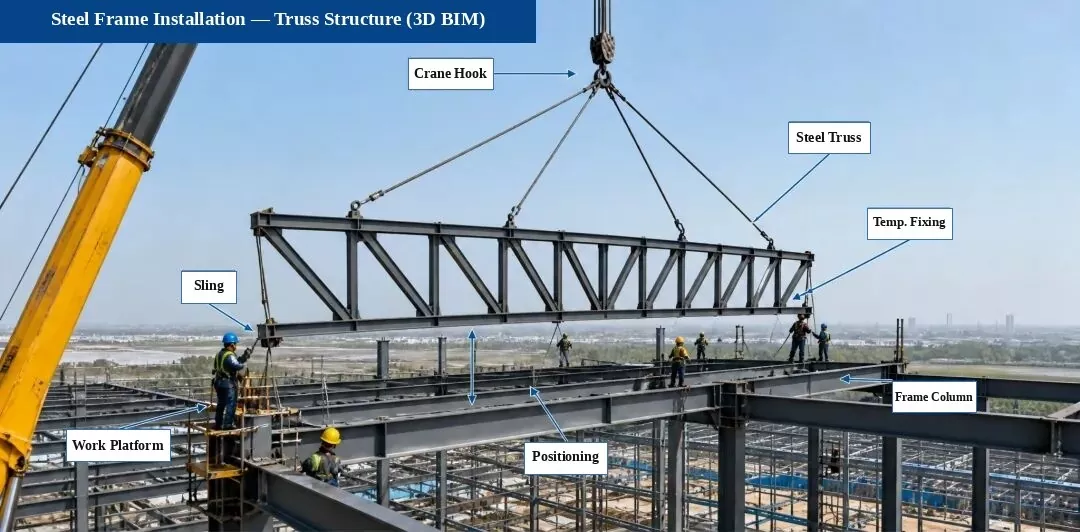

Aliran Prosés Instalasi:Survey & Nyirian → Rojongan Cék → Angkat & Tempat → Samentara Fixing → Alignment & Adjustment → High-Kakuatan Bolt Connection → Las (lamun diperlukeun)

Titik Instalasi konci:

Sateuacan ngangkat, pariksa dua kali garis tengah dukungan, jangkungna, sareng posisi bagian anu dipasang;
Gantelkeun tali pituduh angin (taglines) nalika ngangkat pikeun ngajaga truss stabil;
Saluyukeun sareng amankeun samentawis truss saatos dipasang pikeun nyegah bending atanapi distorsi;
sambungan baud-kakuatan tinggi kudu nuturkeun rarancang jeung aturan kode sarta tightened kana torsi diperlukeun;
Kualitas las kedah nyumponan aturan anu aya dina Kode Ditampa Kualitas Konstruksi Struktur Baja (GB 50205).

Titik Inspeksi Utama (Poto Situs):

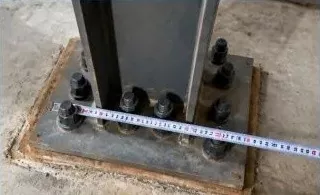

1. Rojongan & Cék Joint

Pariksa posisi sareng jangkungna baut dukungan, pelat shim, sareng bagian anu dipasang pikeun mastikeun aranjeunna nyumponan sarat desain.

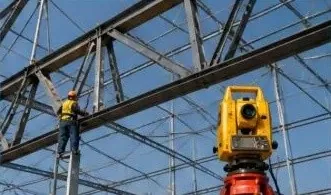

2. Truss Alignment Cék

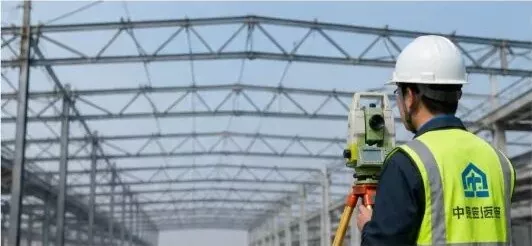

Anggo total station pikeun ngukur garis tengah, jangkungna, sareng bending tina truss, sareng ngadamel panyesuaian alignment.

3. High-Kakuatan Bolt Cék

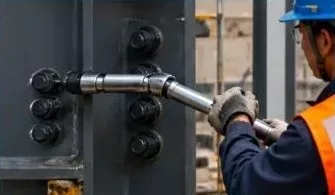

Pariksa jumlah, ukuran, jeung torsi tina baud-kakuatan tinggi, sarta ulang nguji aranjeunna sakumaha diperlukeun ku kode.

Catetan:Struktur truss dina proyék ieu tos dirakit di pabrik jeung diangkat dina bagian dina situs pikeun mastikeun instalasi akurat, kualitas, jeung kaamanan.

7. Pigura baja & Profiled Metal hateup Lambaran instalasi tur pamariksaan

Pamasangan sareng pamariksaan pigura baja

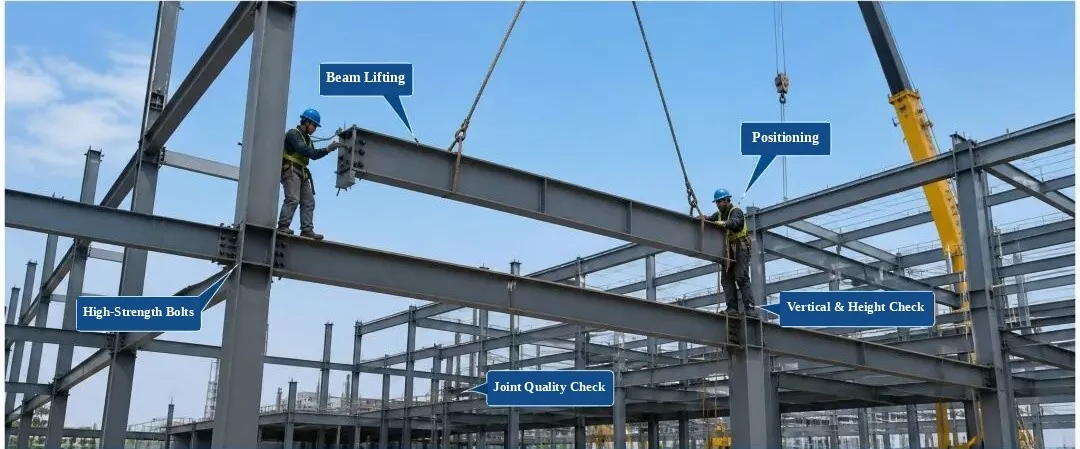

(Label: Beam Angkat, Positioning, Bolts-Kakuatan Luhur, Vertical & Jangkungna Cék, Joint Quality Cék)

1. Mariksa Bagian Incoming:Pariksa kualitas bahan, ukuran, kaayaan permukaan, sareng straightness. Pasang ngan saatos lulus pamariksaan.

2. Kontrol prosés:Kontrol bagian positioning, jangkungna, alignment nangtung, sarta tightening baud salila instalasi.

3. Item pamariksaan:Posisi centerline, jangkungna, alignment nangtung, flatness permukaan, sarta kualitas sambungan baud.

4. Standar kualitas:Kudu minuhan Kode pikeun Ditampa Kualitas Konstruksi Struktur Baja (GB 50205-2020).

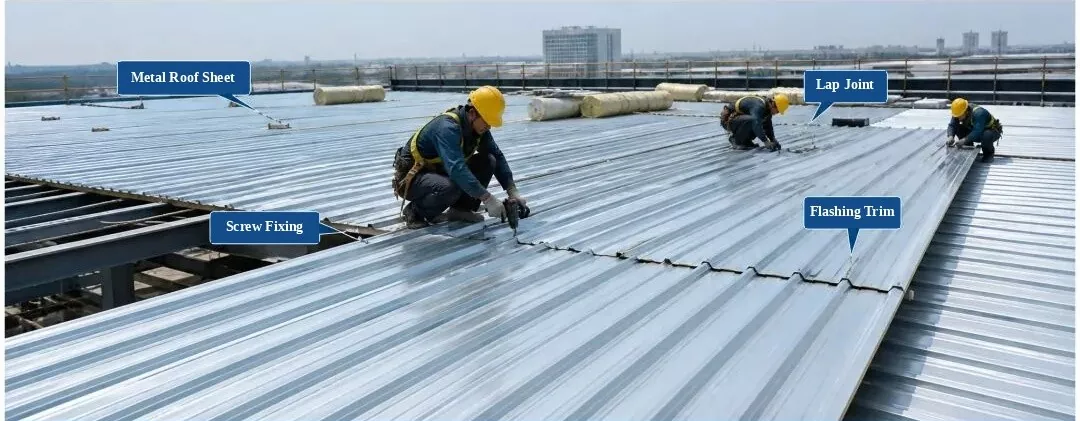

Profiled Metal hateup Lambaran Instalasi & Inspeksi

(Label: Lambaran Hateup Logam, Lap Joint, Self-Tapping Screw Fixing, Flashing Trim)

1. Mariksa Bahan:Pariksa profil panel, ketebalan, palapis, sareng warna. Paké ngan sanggeus ngaliwatan inspeksi.

2. Aturan Instalasi:Tumpang tindih panels leres tur ngalereskeun aranjeunna pageuh. Tetep jarak screw dina wates baku, kalawan euweuh screws leungit atawa misplaced.

3. Item pamariksaan:Hateup datar, lebar tumpang tindih, jarak titik pangikat, sareng detil waterproofing.

4. Standar kualitas:Kedah minuhan Code Téknis pikeun Metal hateup Téknik (GB 50345-2012).

8. Pamasangan sareng pamariksaan pigura baja - Tangga Baja sareng Pamasangan Handrail

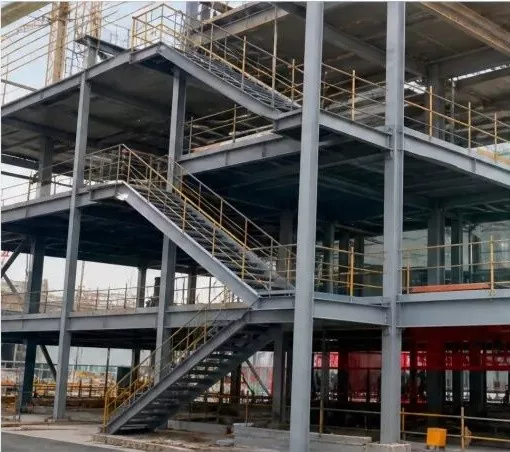

1. Réngsé Steel Tangga jeung Handrails (Loka Poto)

2. Modél BIM 3D (Tangga Baja sareng Pegangan Tangan)

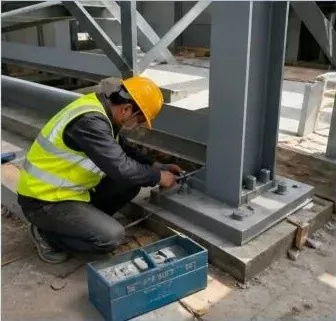

3. Pamasangan Tangga Baja (Site Work)

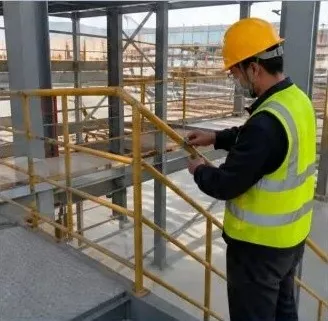

4. Pamasangan Handrail (Tempat Kerja)

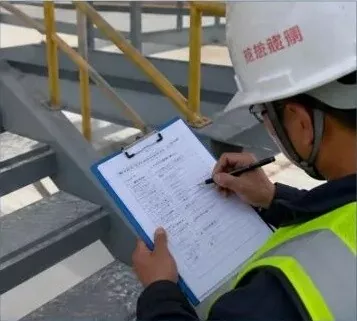

5. Pamariksaan Kualitas Instalasi (Cék Situs)

parentah:

Sateuacan masang tangga baja sareng pegangan tangan, pariksa dua kali dimensi komponén, jangkungna, sareng garis tengah perenah;
Lamun maké sambungan bolted, pariksa ukuran baud, kuantitas, sarta torsi pikeun mastikeun sambungan teguh;
Handrails anu dipasang kedah teguh sareng lempeng, kalayan las lengkep sareng lemes anu nyumponan desain sareng sarat kode;
Ngalaksanakeun pamariksaan kualitas saatos instalasi sareng eusian catetan pamariksaan pikeun mastikeun kualitas proyék.

Struktur bajaesanu loba dipaké dina pasar konstruksi kiwari keur ngawangun pigura wangunan, sarta aranjeunna bakal jadi pilihan utama pikeun struktur wangunan primér dina mangsa nu bakal datang. Struktur baja gaduh seueur sub-kategori, jinis struktur, sareng jinis komponén. Dumasar sistem struktural, aranjeunna dibagi kana opat jinis utama: pigura portal, grid spasi, trusses, jeung struktur pigura.
