Majelis Struktur Steel Dina Loka + Integral Hoisting Konstruksi Workflow + Pertimbangan konci

bubuka:Dikonstruksi struktur baja, "Majelis taneuh + heavy-crane integral hoisting" (assembling struktur sagemblengna dina taneuh sarta ngangkat kana posisi salaku Unit tunggal ngagunakeun cranes beurat) mangrupa salah sahiji metodeu konstruksi paling ongkos-éféktif, aman, jeung kualitas-dikawasa sadia kiwari.

Dibandingkeun sareng "majelis leupas luhur-luhureun" (assembling komponén sapotong demi sapotong luhur dina hawa), metoda ieu nyata ngurangan karya picilakaeun dina jangkungna, lowers ongkos cacad las, sarta éféktif ngadalikeun deformasi struktural. Sanajan kitu, merlukeun persiapan situs taneuh ketat, precision tinggi assembly jig setup, rigorous itungan rékayasa angkat, sarta flawless on-situs signalling sarta paréntah.

Di handap ieu mangrupa pituduh teknis komprehensif sarta standardized pikeunstruktur baja on-siteassembly sarta integral hoisting-terstruktur kalawan workflows jelas tur praktis, syarat teknis lugas pikeun rujukan gampang.

I. Tinjauan Inti Métode Konstruksi

Konstruksi Workflow Logika: Pabrik prefabrication komponén baja di bagian → Di-situs assembly taneuh on jigs → Koreksi las, weld inspeksi (NDT) & cet touch-up → Hiji-sapotong integral hoisting kana posisi → Ngalereskeun jeung alignment struktural.

Kauntungannana Key

•  Gawé Berbasis Taneuh Sapanjang: Operasi primér dilaksanakeun dina taneuh, sacara drastis ngirangan résiko ragrag sareng bahaya di luhur.

•  Kualitas nu bisa dikontrol: Majelis, las, jeung alignment lumangsung dina stabil, lingkungan taneuh diaksés, mastikeun precision unggul tur kualitas ngawangun.

•  Efisiensi Konstruksi Tinggi: las jeung bolting luhurna diminimalkeun, nyata ngagancangkeun kamajuan konstruksi.

Watesan

•  Diperlukeun Wewengkon Majelis Gedé: Merlukeun wewengkon taneuh anu lega, rata, jeung kompak pikeun ngumpul di lokasi.

•  Alat-alat Beurat & Pamariksaan Ketat: Merlukeun bango angkat anu tonnage tinggi sareng itungan rékayasa anu ketat pikeun kaayaan angkat sareng kapasitas nanggung beban taneuh.

Skenario nu lumaku

Konstruksi struktur baja open-site, sapertos trusses baja bentang ageung, modul baja hateup, pigura baja multi-bentang, sareng rakitan girder bango tugas beurat.

II. Ngalengkepan Standardized Construction Workflow

Aliran Prosés Baku: Persiapan Konstruksi → Leveling Loka & Compaction → Majelis Jig Setup & Acceptance → Component Receiving & Re-inspection → Ground Assembly → Welding Works → Weld Testing (NDT) & Anti-Corrosion Paint Touch-up → Angkat Lug & Rigging Setup → Trial Lift Position → Trial Lift Position Ngalereskeun Samentara → Mariksa deui Grid Axes & Elevation → Sambungan Permanén & Fastening → Rigging Lengser → Project Acceptance → Assembly Jig Dismantling

1. Persiapan Konstruksi Tahap Awal (Lengkah Paling Kritis)

Upami persiapan awal henteu cekap, masalah sapertos deformasi struktur, ngagulingkeun, atanapi kasalahan dimensi tiasa gampang lumangsung nalika ngarakit sareng ngangkat. Fokus pisan kana 4 tugas inti ieu:

•  Rencana Kahiji: Nyiapkeun skéma kerekan husus. Pikeun operasi anu résiko luhur, super-kritis, ulasan ahli sareng persetujuan formal wajib. Itungan rékayasa lengkep lengkep pikeun kaayaan operasi bango, setrés anggota, kapasitas bantalan taneuh, sareng beban titik angkat.

•  Verifikasi Bahan & Dokumén: Mariksa sertipikat pabrik ngeunaan kasesuaian, laporan uji pabrik (MTR), rékaman tés non-destructive (NDT) pabrik, sareng lambar verifikasi dimensi. Mastikeun nyegah sagala komponén non-conforming asup kana situs pakasaban.

•  Perencanaan Tata Letak Situs: Tunjukkeun sacara jelas zona anu misah pikeun neundeun komponén, pagawéan rakitan taneuh, sareng posisi perjalanan bango/cadik. Pikeun pondasi taneuh lemes, gali jeung ganti ku urugan padet, padet, jeung aspal/ngaraskeun taneuh sateuacanna.

•  Penyimpulan Kasalametan Personil: Tukang las, operator bango, signaler, sareng riggers kedah gaduh sertipikat kualifikasi anu sah. Ngalaksanakeun kaamanan lengkep sareng pengarahan téknis pikeun sadaya pagawé, ngajelaskeun tanggung jawab individu sareng larangan kaamanan.

2. Majelis Jig Setup sarta ditampa

Jig assembly (pigura rojongan taneuh) penting pisan pikeun precision assembly. Majelis kasual atanapi substandard, kerangka makeshift dilarang pisan!

•  Paké Baja Struktural Standar: Fabricate jigs maké bagian baja standar nasional pikeun mastikeun rigidity nyukupan jeung stabilitas, nyegah pakampungan taneuh, deflection struktural, atawa oyag sanggeus loading.

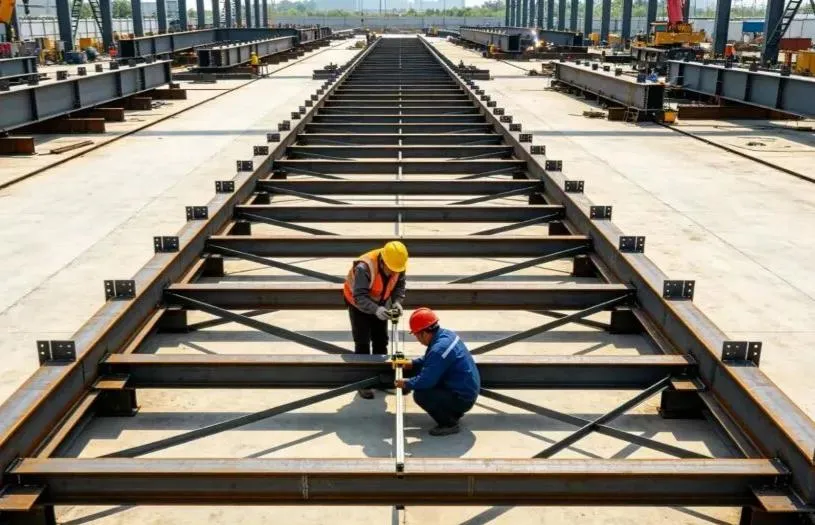

•  Pécise Setting-out jeung Positioning: Atur garis pituduh akurat; mastikeun ngadalikeun sumbu grid, élévasi, sarta levelness. Pikeun komponén bentang badag, ngawangun dina pre-camber (kurva luhur ngahaja) nurutkeun spésifikasi desain pikeun counteract sagging hareup dina beban jasa.

•  Dedicated Inspection & Sign-off: A inspeksi husus kudu dilaksanakeun sanggeus parantosan setelan jig. Rékam sareng arsipkeun sadaya pangukuran dimensi, élévasi, sareng datar. Jig ngan bisa dipaké sanggeus formal sign-off

3. Pangiriman komponén sareng Majelis Ground

Majelis taneuh mangrupikeun prosés konci pikeun ngontrol kualitas struktural. Kontrol anu tepat penting:

•  Inspection Inbound Inspection: Mariksa unggal komponén dina datangna pikeun penampilan, deformasi pengiriman barang, coatings pelindung, sarta alignment liang baud. Ngalempengkeun jeung ngabenerkeun sagala deformasi minor saméméh assembly.

•  Jig Positioning & Adjustment: Saatos seating komponén onto jig nu, make jacks hidrolik jeung kabel guy mun fine-Ngepaskeun tur mastikeun span kontrol, garis sumbu, élévasi, root gap (joint fit-up gap), sarta alignment nangtung.

•  Tack Welding ku Certified Welders: Welders Certified kedah ngalakukeun tack welding (sementara nyekel welds). Panjang paku las sareng ukuran leg fillet kedah nyumponan standar téknis, nyegah porosity, retakan, sareng cacad las anu sanés.

•  Las simetris & Relief Stress: las formal kudu mastikeun nuturkeun prinsip "las simetris" jeung "las-step las" (las dina bagéan bolak-balik pondok) pikeun merata ngaleupaskeun stress termal jeung ngaleutikan warping. Pikeun pelat baja kandel, mastikeun ngalaksanakeun preheating na interpass kadali hawa.

•  Verifikasi Pasca Majelis: Saatos assembly réngsé, taliti ukur ulang dimensi sakabéh, nilai camber, sarta straightness gurat pikeun ngajamin minuhan pinuh ku kode rékayasa jeung gambar desain.

4. Inspection las sarta Anti Korosi cet Toel-up

•  Tes Non-Destructive (NDT): Laksanakeun Uji Ultrasonik (UT) atanapi Uji Radiografik (RT) per spésifikasi desain. Sagala weld non-patuh kudu sagemblengna gouged kaluar, ulang dilas, sarta ulang diuji nepi ka 100% mumpuni.

•  Las beberesih & Repainting: grind mendi dilas mulus, miceun karat, slag, sarta spatter, sarta promptly nerapkeun cocog Primer anti korosi jeung topcoat pikeun mastikeun sistem palapis pelindung kontinyu sarta gembleng.

•  Perlindungan Permukaan: Nangtayungan permukaan kontak gesekan bolt-kakuatan tinggi, liang baud, sarta lapisan cet rengse tina spatter weld, kontaminasi gajih/minyak, sarta goresan mékanis.

5. Ngangkat titik sarta Pamilihan Rigging

Aturan Kaamanan Ngangkat Inti: Ulah kantos ngarobih titik angkat tanpa otorisasina, henteu kantos nyampur rigging anu teu cocog, sareng henteu kantos tunduk komponén kana gaya anu teu leres.

•  Paké Dirancang Angkat Lugs: Sok make pre-dirancang, pabrik-rékayasa lugs angkat (panon pad). Unapproved on-site las atawa pangeboran liang pikeun titik ngangkat makeshift mastikeun dilarang. Kabéh welds lug ngangkat kudu ngalaman 100% inspeksi NDT.

•  Itungan Kapasitas Rigging: Pilih tali kawat baja, shackles, sarta slings angkat mastikeun dumasar kana beban diitung, incorporating faktor kaamanan beban dinamis. Overloading mastikeun dilarang.

•  Pelindung Sudut: Pasang pelindung sudut (softeners/penjaga tepi) dina sakabéh juru seukeut jeung ujung anggota baja pikeun nyegah tali kawat dipotong atawa ruksak.

•  Tulangan Samentara: Tambahkeun struts bracing samentara/anggota kana struktur ramping atawa bagian tembok ipis (kayaning trusses panjang) pikeun nyegah twisting, buckling, atawa deformasi lokal salila hoisting.

6. Uji Angkat Percobaan (Teu kedah Dilewatan)

The trial lift teh panghalang pertahanan final ngalawan kacilakaan hoisting.

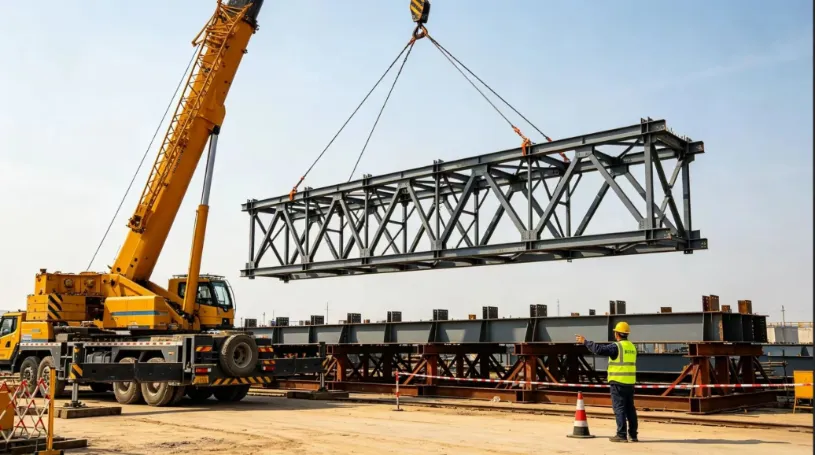

•  Angkat jeung Hover: Kerekan lancar komponén 200–300 mm jauh tina jig assembly, terus ditunda dina hawa salila 5 nepi ka 10 menit.

•  Inspeksi Komprehensif: Mariksa sacara saksama: kaayaan beban dina titik angkat, deformasi rigging, defleksi anggota sakabéh jeung lokal, stabilitas bango, padumukan taneuh handapeun outriggers, sarta gangguan atawa snagging dina jig.

•  Langsung Turunkeun Abnormalitas: Upami aya sora anu teu biasa, distorsi struktural, atanapi padumukan taneuh anu kaleuleuwihan katénjo, geura turunkeun komponén deui kana jig. Pengangkatan formal ngan ukur tiasa dilaksanakeun saatos tindakan koréksi disatujuan.

7. Full-Majelis Hoisting, Positioning, sarta Securing samentara

•  Sinyal Hiji-Jalma Dihijikeun: Operasi kudu diarahkeun ku hiji komandan sinyal anu ditunjuk nganggo sinyal leungeun sareng paréntah sora standar. Sinyal sababaraha jalma sareng operasi kacau dilarang pisan.

•  Gerakan Derek Lemes: Angkat, ngaléng (ngayun), jeung ngaléng (boom dericking) kudu tetep lancar jeung laun. Hindarkeun eureun ngadadak, péngkolan seukeut, atawa beban shock. Awak darat kedah nganggo garis tag (tali pituduh) pikeun nyaimbangkeun orientasi komponén sareng nyegah tabrakan sareng struktur anu aya.

•  Posisi & Rojongan Samentara Langsung: Sakali diuk dina rojongan permanén, persis fine-tune sumbu grid, élévasi, sarta plumbness nangtung. Langsung masang struts rojongan samentara sarta tighten kabel bodo.

• Garis Beureum Kaamanan Inti: Ulah ngaleupaskeun hook bango dugi kastruktur bajangabentuk stabil, sistem struktural mandiri.

8. Sambungan permanén jeung pagawean pagawean

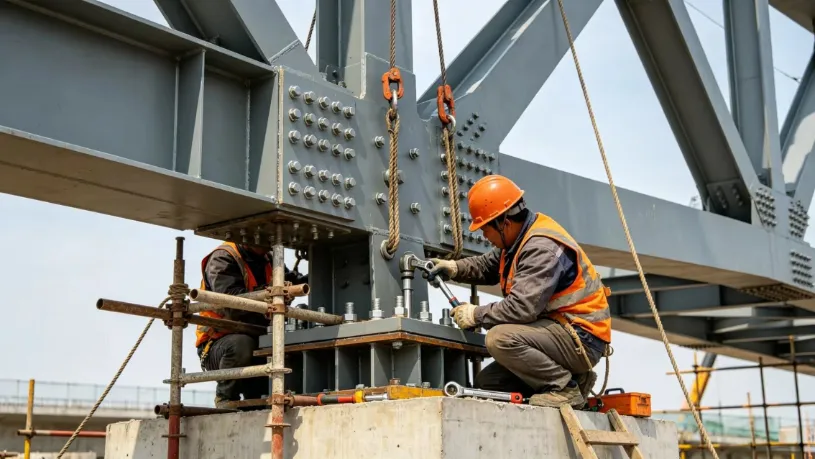

•  Kakuatan Luhur Bolting Kahiji: Prioritas-kakuatan tinggi baud fastening. Tuturkeun sekuen tightening dua tahap: "Tightening Awal → Tightening Torsi Final". Cirian unggal baud jelas sanggeus tightening final pikeun nyegah bolts lasut, leupas, atawa over-torqued.

•  On-Site Splice Welding: Laksanakeun las butt sareng splice on-site dina lapisan multi-pass, sareng ngalaksanakeun tés non-destructive (NDT) saatos réngsé.

•  Ukur Ulang Struktural Gemblengna: Ukur ulang sakabéh diménsi, élévasi, jeung nilai defleksi. Sakali disertipikasi salaku patuh, aman ngabongkar gear angkat, dukungan samentawis, sareng jig rakitan taneuh.

•  Perbaikan Lapisan & Serah Terima Kasih: Toel sadaya lapisan anti korosi anu ruksak sareng tahan seuneu di daérah anu kapangaruhan pikeun ngarengsekeun pamasangan anu parantos réngsé.

III. Pancegahan Kritis Dina Loka (Perawatan Utama pikeun Dihindari)

1. Majelis Quality Control Points

•  Pondasi Jig Padet: Taneuh handapeun jig rakitan kudu padet, padet, jeung rata. Karya assembly dilarang pisan dina taneuh lemes atawa taneuh waterlogged salila cuaca hujan pikeun nyegah padumukan henteu rata.

•  Kadali Pra-camber Ketat: Nyetél pre-camber (kurva luhur ngahaja) sacara akurat pikeun anggota bentang badag nurutkeun nilai desain. Ganda-pariksa ukuran saméméh jeung sanggeus assembly pikeun nyegah sagging handap sanggeus cacakan.

•  Watesan Las Cuaca Parah: Geuwat lirénkeun las kabuka nalika angin kuat, hujan, salju, atanapi hawa katirisan. Pastikeun surfaces baja beueus anu tuntas garing ku obor pemanasan saméméh neruskeun las.

•  Ngajagi Permukaan Gesekan Bolt Kakuatan Luhur: Jaga sacara ketat permukaan gesekan kontak baut. Ngagiling, kontaminasi minyak, atanapi kaduruk spatter weld dilarang pisan, mastikeun koefisien slip nyumponan standar rékayasa.

2. Wajib Angkat Kasalametan Garis Beureum

•  Larangan Cuaca: Angkat dilarang pisan nalika angin kuat Angkatan 6 ka luhur (kecepatan angin ≥ 10,8 m/s), kabut padet, hujan ageung, atanapi nalika cahaya wengi teu cekap.

•  Crane Outrigger Rojongan: Crane outriggers kudu pinuh dirojong ku pelat beban-distribusi baja kandel leuwih padet, diverifikasi taneuh pikeun nyegah crane tipping atawa outrigger punch-through.

•  Zona Pangaluaran Kaamanan Kaku: Ngadegkeun panghalang anu kaku sareng zona pangaluaran anu jelas dina radius kerja bango. Personil anu henteu sah dilarang asup, ngaliwat, atanapi cicing di daérah éta.

•  Pre-Shift Rigging Inspection: Mariksa sadaya alat angkat, hardware rigging, sareng tali kawat sateuacan unggal shift kerja. Ganti geuwat lamun untaian kawat pegat, maké kaleuleuwihan, atawa kinks / deformasi ngaleuwihan wates allowable.

3. Résiko umum sareng Ukuran Pencegahan

•  Deformasi komponén kaleuleuwihan: Camber design pre-set, tambahkeun struts tulangan samentara, turutan runtuyan las simetris, sarta ngalakukeun cék beban kaayaan ngangkat pinuh.

•  Ngangkat Lug Tear-out Gagal: Laksanakeun desain struktural husus pikeun ngangkat lugs, mastikeun las-penetrasi pinuh ku 100% inspeksi NDT, sarta mastikeun dilarang unapproved titik ngangkat makeshift.

•  Patempatan Crane Ground atawa Tipping: Verifikasi tur harden taneuh sateuacanna, nempatkeun pelat baja beurat handapeun outriggers, sarta monitor pakampungan taneuh salila trial lift.

•  Instability Struktural sanggeus Nempatkeun: Langsung pasang kabel guy jeung struts rojongan samentara, mastikeun enforcing prinsip: "Ulah pernah ngaleupaskeun hook bango saméméh struktur diamankeun."

•  Bolt Kakuatan Luhur Substandard: Ngajagi sacara ketat permukaan kontak gesekan, nerapkeun prosedur pengetatan torsi standar, sareng mariksa sareng warna-warna unggal baut saatos réngsé.

IV. Ringkesan

Logika manajemén inti tinaassembly struktur baja dina situssarta integral hoisting bisa diringkeskeun salaku: assembly taneuh precision, kontrol jig kaku, rigorous hoisting itungan, lemes jeung ajeg ngangkat, sarta pernah ngaleupaskeun hook nu saméméh securing.

Ku sacara ketat ngatur opat pilar kritis-kualitas jig, deformasi las, kaayaan beban angkat, sareng stabilitas struktural samentawis - defects konstruksi paling umum sareng kacilakaan kaamanan tiasa dicegah, nyayogikeun solusi anu aman, dipercaya, sareng efisien pikeun rékayasa struktural baja bentang ageung.
