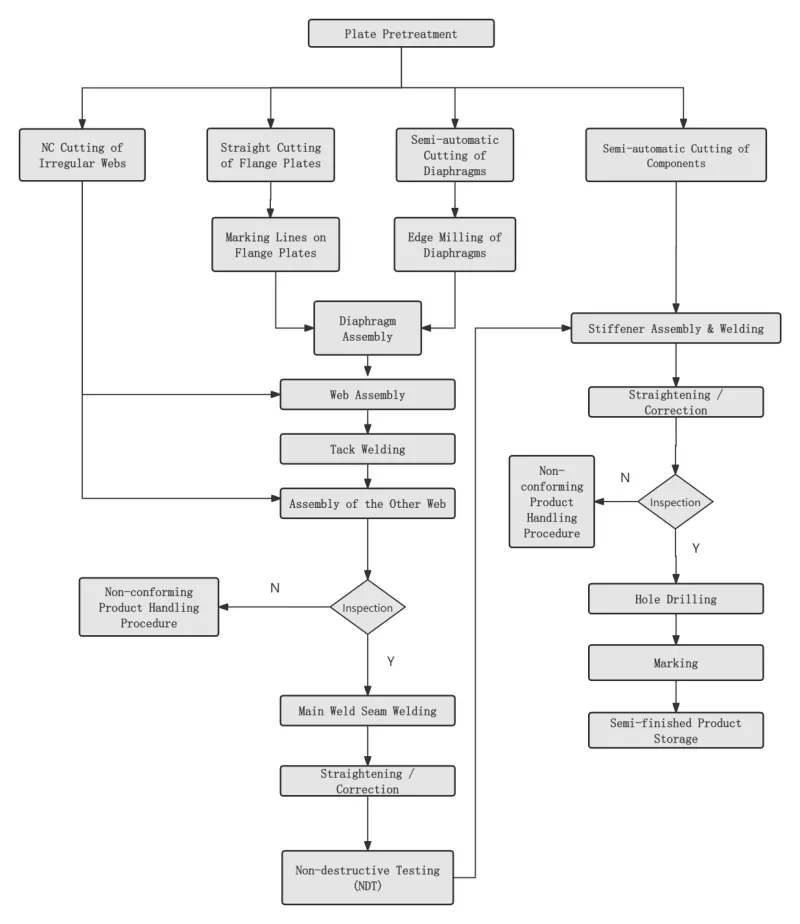

EIHE Steel Structure's Box Column Processing Aliran & Prestasi Aplikasi Téknik

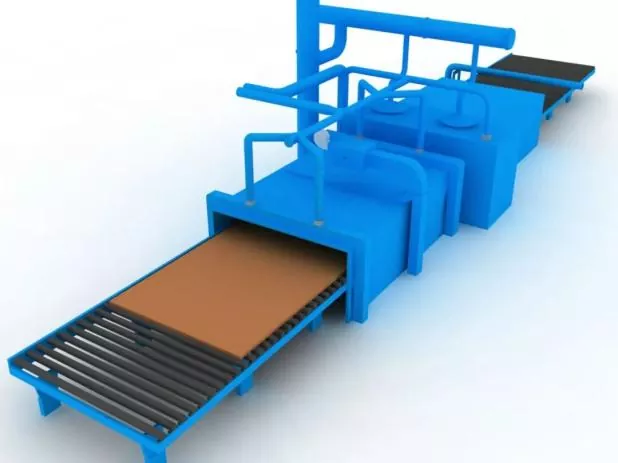

Lengkah 1 Perlakuan Permukaan Pelat Baja

Dilaksanakeun luyu jeung desain atawa prosés sarat saméméh blanking plat baja.

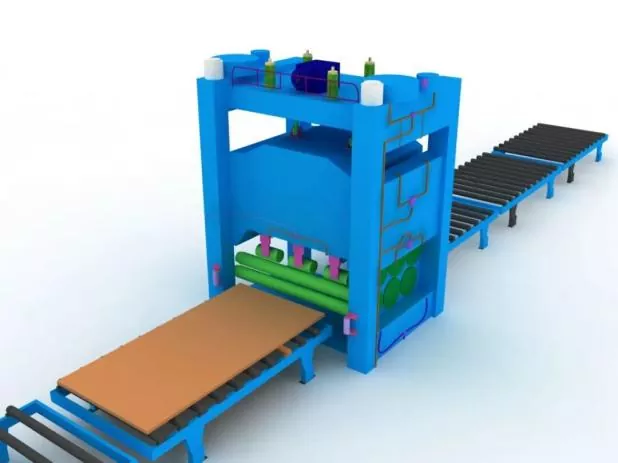

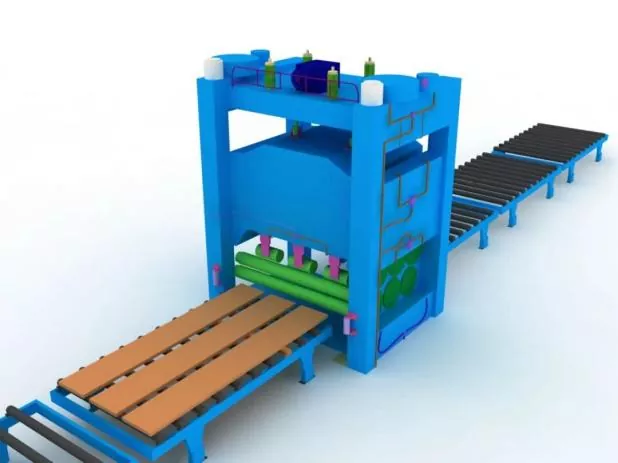

Lengkah 2 Ngalempengkeun Pelat Waja

Gemblengna straightening bakal dilumangsungkeun sanggeus pretreatment plat baja pikeun mastikeun blanking akurasi sarta ngagentos stress residual internal tina pelat baja.

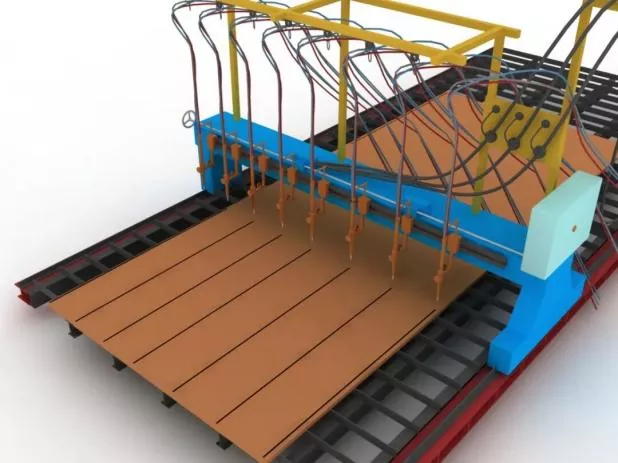

Lengkah 3 Memotong jeung Ngakosongkeun Bagian

Sateuacan motong, saluyukeun mesin motong, mastikeun model nozzle, sarta pariksa stabilitas tekanan hawa.

Salila motong, preheat kelim motong tina plat baja munggaran, sarta mastikeun ngadalikeun speed motong.

Lengkah 4 Ngalempengkeun Bagian Sekunder

Dipigawé sanggeus blanking plat baja pikeun mastikeun akurasi assembly sarta ngurangan setrés residual internal tina pelat baja.

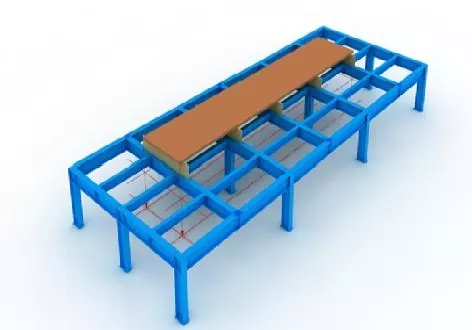

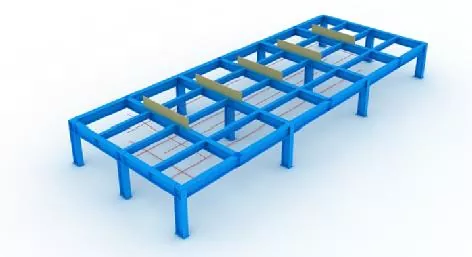

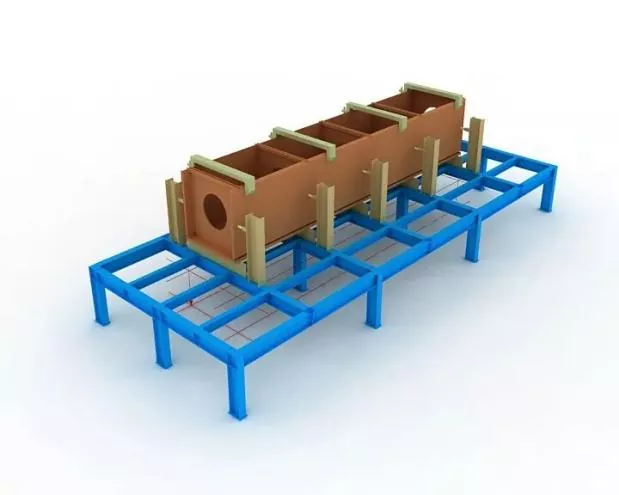

Lengkah 5 Setelan Jigs sareng Garis Tata Letak

Sateuacan assembly, garis perenah jeung jigs kudu diatur firstly.

Salila instalasi jig, tingkat horizontal tina lawang luhur kudu ensured, sarta rigidity cukup jeung kakuatan bakal dijamin.

Sadaya jig sareng garis perenah ngan tiasa dianggo saatos dipariksa sareng disatujuan ku tanaga anu ditunjuk.

Lengkah 6 Posisi Panel Handap

Persis diposisikan ku plumb bob sareng garis perenah.

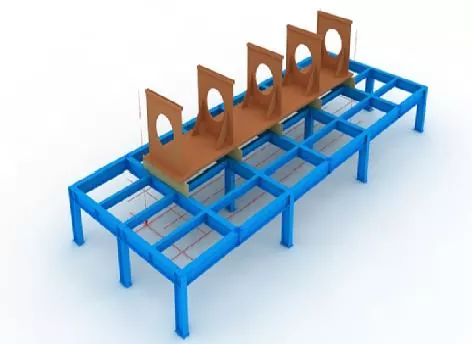

Lengkah 7 Majelis diafragma

Sateuacan assembly of diafragma, cirian garis positioning dina panel handap, sarta miceun karat floating dina dua sisi garis kalawan kabayang grinding.

Saatos diafragma diadegkeun, ngalereskeunana ku las paku.

Lengkah 8 Majelis Wéb

Saatos web dirakit sarta mumpuni, jack eta pageuh ngalawan diafragma kalawan jack a, lajeng ngalereskeun eta ku las paku.

Lengkah 9 Majelis Panel Luhur

Lengkep posisi tepat tina panel luhur kalawan plumb bob, lajeng ngalereskeun ku las paku.

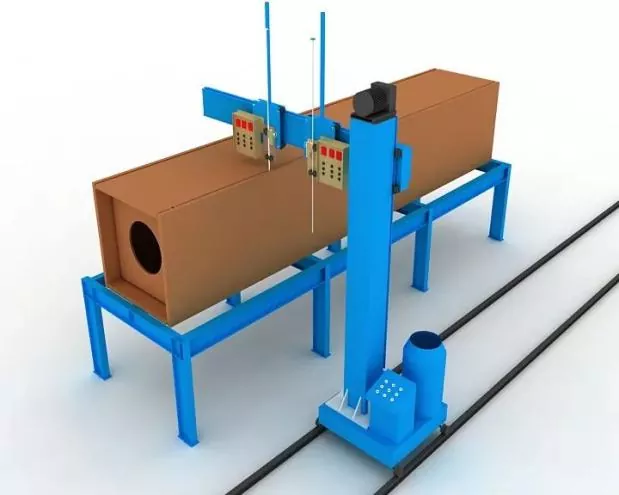

Lengkah 10 Diafragma Electroslag las

las electroslag single-sided diadopsi pikeun diafragma.

sleeves tambaga pikeun arc ngamimitian jeung extinguishing kudu dipasang dina bukaan luhur jeung handap liang las electroslag salila las.

las ayeuna jeung tegangan kudu mastikeun dikawasa sapanjang proses las, sarta perhatian bakal dibayar ka observasi robah warna ka warna wewengkon las electroslag on web.

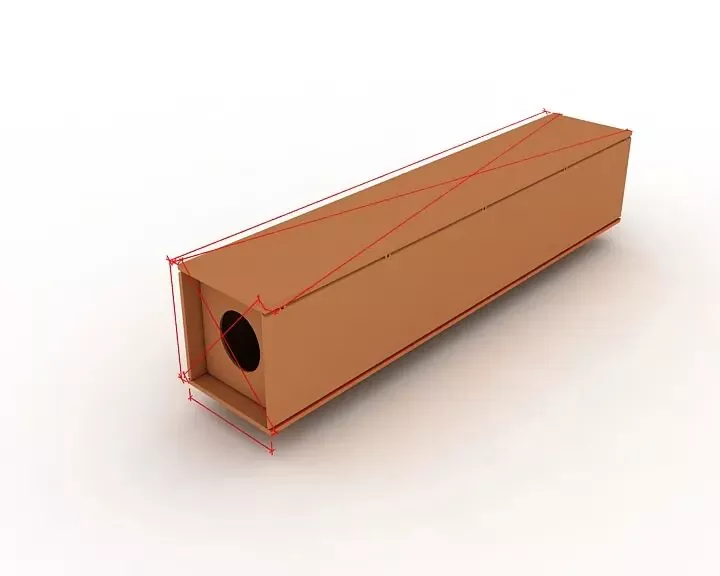

Lengkah 11 Gemblengna Pamariksaan

Salila pamariksaan, difokuskeun mariksa naha panjang komponén, dimensi diagonal jeung dimensi bagian tungtung minuhan sarat rarancang jeung spésifikasi, sarta ngabenerkeun sakabéh bagian kaluar-of-toleransi.

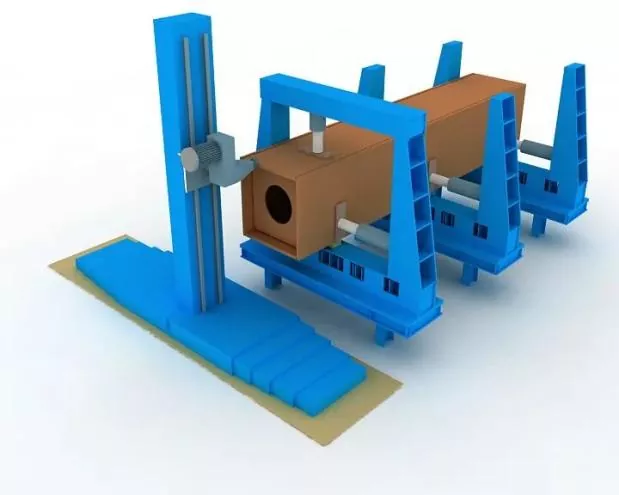

Lengkah 12 Tungtung Panggilingan

Ngagiling beungeut tungtung sanggeus assembly sarta las.

Ngajamin levelness anggota jeung paralelisme antara beungeut tungtung na panggilingan cutter.

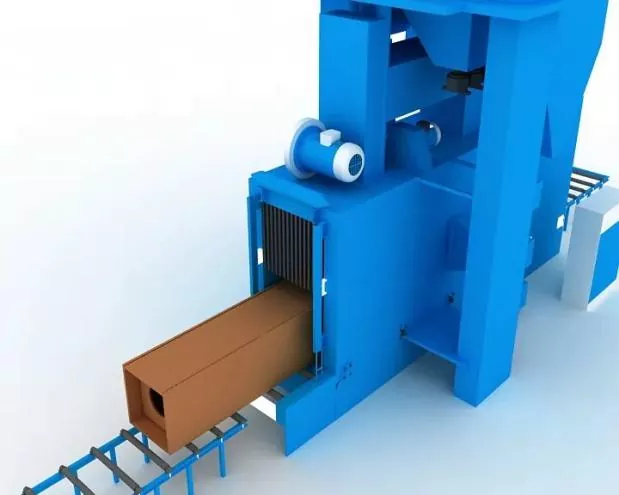

Lengkah 13 Pasir Blasting jeung Nyabut Karat

Lengkep panyabutan karat ku keusik blasting sakumaha diperlukeun sanggeus las, lajeng mindahkeun kana konstruksi palapis.

akurasi assembly

Salila assembly:

● Panyegahan anu pas kedah dianggo pikeun ngadalikeun deformasi las.

● Tunjangan shrinkage las jeung deformasi sabalikna lumrah kudu ditangtayungan pikeun ngadalikeun dimensi komponén tur mastikeun bentuk bener.

Panyimpangan anu diidinan pikeun fabrikasi sareng ngarakit sambungan anu dilas, ogé kasabaran dimensi komponén struktural, kedah sasuai sareng sarat Kode pikeun Ditampa Kualitas Konstruksi Struktur Baja (GB 50205).

Majelis positioning las

Ieu bakal dilaksanakeun ku semi-otomatis solid kawat gas metal arc las (GMAW).

Tukang las

Welders kalibet dina assembly paku las wajib nyekel sertipikat kualifikasi pakait dieusian dina spésifikasi Téknis pikeun las tina Gedong Struktur Steel (JGJ81).

Posisi tack welds

Posisi welds paku: Welds paku wajib nyingkahan mimiti jeung ahir welds formal, jeung teu kudu ditempatkeun dina juru, edges, tungtung jeung wewengkon kritis séjén rawan kakuatan struktural jeung defects workmanship.

Pikeun T-sendi, las paku: Bakal dilaksanakeun sacara simetris dina dua sisi; Samentara éta, las paku di jero alur bakal dihindari saloba mungkin.

Pikeun las alur penetrasi pinuh: Las paku kudu dipigawé dina alur pikeun gouging deui, misalna, gouging Balik.

Majelis sareng posisi las pelat tukang las ogé pelat run-on sareng run-off kedah sasuai sareng standar anu relevan.

Bahan las

Bahan las anu dianggo pikeun ngarakit sareng las paku kedah saluyu sareng anu dianggo pikeun las formal, nyaéta, bahan las anu sami sareng dina las resmi kedah diadopsi.

Pikeun las assembly antara baja-kakuatan luhur jeung baja low-kakuatan, bahan las kudu dipilih luyu jeung kelas baja low-kakuatan.
